Getcall GC-3004D1 (5 аб.) Пульт

Пульт GC-3004D1 предназначен для организации технологической громкоговорящей связи с 5 точками (кабиной лифта, крышей лифта, приямком, посадочным этажом др.) и одним диспетчерским пультом по двухпроводным линиям в собственной радиальной сети с возможностью передачи и отображения на пульте сигнала аварии от шкафа управления, находящегося в машинном помещении. Для этого на пульте имеется индикация состояния «АВАРИЯ» на 6 точках контроля (отображается красным цветом соответствующих индикаторов на пульте). Пульт GC-3004D1 устанавливается, как правило, в машинном помещении.

Пульт GC-3004D1 может работать в двух режимах:

- «рабочий» режим;

- «дежурный» режим

«Рабочий» режим используется, как правило, при проведении эксплуатационных работ. В этом режиме реализуются задачи, связанные с взаимодействием персонала из различных мест (крыша лифта, приямок и т.д.) с машинным помещением, где расположен пульт GC-3004D1, с сохранением связи кабины лифта с диспетчером. В этом режиме абонентское устройство кабины лифта через пульт GC-3004D1 скоммутировано непосредственно на диспетчерский пульт, и при вызове из кабины лифта сигнал проходит напрямую на диспетчерский пульт и обратно.

«Дежурный» режим является основным режимом работы. В этом режиме реализуются две основные задачи:

- связь кабины лифта с диспетчером;

- экстренная связь, например при пожаре, с абонентского переговорного устройства на посадочном этаже с кабиной лифта и диспетчером.

В данном режиме, при вызове от абонентского переговорного устройства, установленного на посадочном этаже, происходит его автоматическое соединение с переговорным устройством в кабине лифта, и подается вызов на пульт диспетчера, который при ответе, включается с ними в групповую конференц-связь. В данном режиме система должна находиться все время, кроме проведения отладочных и ремонтных работ. Данный режим обусловлен соответствующими требованиями в регламентирующих документах и предусматривает связь прибывшей пожарной службы с кабиной лифта непосредственно, а не через пульт диспетчера.

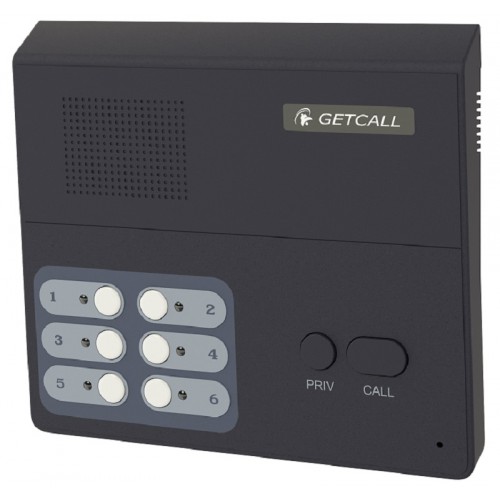

На верхней поверхности пульта находятся кнопки выбора абонента, кнопка выбора режима работы «PRIV», кнопка общего вызова / сброса «CALL», громкоговоритель, 2-x цветные светодиодные индикаторы абонентов/состояния сигнальных линий. Имеется встроенный микрофон, который выведен на переднюю панель. На задней панели пульта имеется разъем для подключения питания. На правой боковой стороне пульта расположены регуляторы громкости вызова и громкости внутреннего динамика.

На нижней стороне пульта расположении отверстие, через которое осуществляется подстройка чувствительности микрофона.

Подключение абонентов осуществляется с помощью левой клеммной колодки монтажной коробки GC-0009U2. Подключение линии связи с центральным пультом и коммутируемого абонента осуществляется через контакты 4-х контактной розетки RJ-11.

Подключение 6 объектов контроля (сухой контакт) осуществляется с помощью правой клеммной колодки монтажной коробки GC-0009U2.

Для питания пульта GC-3004D1 используется блок питания 24В.

Пульт GC-3004D1 обеспечивает:

· посылку тонального вызова на абонентские устройства;

· прием вызовов от 5 абонентских устройств;

· связь с пультом диспетчера;

· световую и звуковую индикацию принятого вызова;

· режим громкой дуплексной связи (автоматический полудуплекс);

· подачу общего вызова на все абонентские устройства;

· организацию конференц-связи со всеми абонентами;

· автоматическую проверку целостности абонентской линии при каждом вызове абонента с пульта;

· световую индикацию сигнала «АВАРИЯ» на 6 точках контроля;

· подключение до 5 абонентских устройств по выбору в любом наборе (серии GC-4017, GC-2001, GC-5002 и GC-5003).
