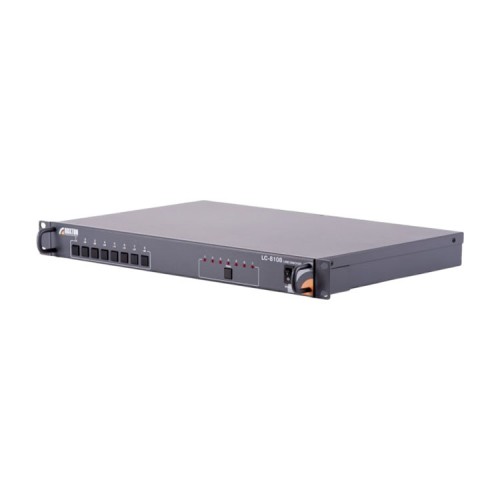

ROXTON LC-8108 Блок автоматического контроля
Блок автоматического контроля линий ROXTON LC-8108 предназначен для работы в системах аварийного оповещения.
Блок осуществляет контроль 8-ми линий громкоговорителей и работает как в ручном (полуавтоматическом), так и автоматическом режимах. В ручном режиме, контроль осуществляется нажатием соответствующей кнопки на передней панели. В автоматическом режиме при помощи встроенного таймера, режимы которого устанавливаются кнопкой PROG на передней панели. При первоначальном включении блока или в режиме обучения происходит тестирование 8-ми линий. Измеренные импедансы заносятся в память устройства. По таймеру (в определенное время) происходит повторный опрос линий и в случае отклонения измеренных параметров от запомненных при тестировании осуществляетя:
звуковая сигнализация;
световая индикация;
выдача выходного управляющего сигнала (сухого контакта).
Блок осуществляет контроль следующих параметров линии:
короткого замыкания на линии;
разрыва линии;
отклонения импеданса линии на определенную величину в верхнюю сторону;
отклонения импеданса линии на определенную величину в нижнюю сторону.
Величина отклонения (по умолчанию 10%) устанавливается при настройке.
ХАРАКТЕРИСТИКИ БЛОКА КОНТРОЛЯ ROXTON LC-8108
Количество контролируемых линий 8
Параметры реле 24 В / 5 А
Напряжение контролируемой линии не более 100В
Максимальный контролируемый импеданс линии 1600 (Ом)
Минимальный контролируемый импеданс линии 20 (Ом)
Максимальная контролируемая мощность линии 500 Вт
Минимальная контролируемая мощность линии 6 Вт
Частота пилот сигнала 15 кГц
Длительность пилот сигнала 100 мС
Напряжение пилот сигнала 5 В
Величина отклонения для регистрации неисправности линии 5%
Интервал проверок от 1 мин до 24ч
ОБЩИЕ ХАРАКТЕРИСТИКИ ROXTON LC-8108
Напряжение питания DC 24 В, АС 220 В / 50 Гц
Потребляемый потребляемый ток/мощность 200мА/10Вт
Температура функционирования +10°C +35°C
Относительная влажность не более 90 %
Габаритные размеры 482 х 44 х 220 мм (1U)
Вес 2,7 кг
Компания ДЕЛК предлагает купить ROXTON LC-8108 Блок автоматического контроля на выгодных условиях в Ульяновске.
